Ruhig im Umriss, präzise im Plan
Ein langgestreckter, weiß verputzter Baukörper mit Satteldach. Zur Eingangsseite treten zwei helle Treppenhaustürme vor, zur Gartenseite öffnen sich Terrassen, Balkone und Gauben.
Baukörper
Der Rohbau misst 44,35 × 10,50 m. Die beiden Treppenhäuser sitzen als Vorbauten auf der Eingangsseite und reichen 1,8 m vor die Fassade; ihre Türme reichen bis +9,25 m, deutlich über die Traufe. Am Westgiebel schließt ein eingeschossiger Vorbau mit Autolift und Fahrradstellplätzen an, auf seinem Dach liegt die Terrasse von Wohnung 06.
- Rohbau
- 44,35 × 10,50 m (Mauerwerk-Außenkante EG)Quelle: Pläne der Architekten
- Außenwand
- Mauerwerk 17,5 cm + Wärmedämmverbund 22 cmQuelle: Pläne der Architekten
- Wohnungstrennwände
- Massivwand 30 cmQuelle: Pläne der Architekten
- Aufzugsschacht
- Schachtwand 20 cm, lichter Schacht 1,75 × 1,65 mQuelle: Pläne der Architekten
Geschosse und Höhen
- Tiefgarage
- OK Bodenplatte −3,15 m, lichte Rohbauhöhe 2,55 mQuelle: Pläne der Architekten
- Erdgeschoss
- OKFF ±0,00, lichte Rohbauhöhe 2,68 mQuelle: Pläne der Architekten
- Obergeschoss
- OKFF +3,10, lichte Rohbauhöhe 2,68 mQuelle: Pläne der Architekten
- Dachgeschoss
- OKFF +6,20, Kniestock bis +6,49, Kehlbalken UK +8,80Quelle: Pläne der Architekten
- Dach
- Satteldach 33°, First +10,32 mQuelle: Pläne der Architekten
Höhen bezogen auf ±0,00 = Oberkante Fertigfußboden Erdgeschoss.
Dach und Gauben
Fünf Gauben zur Gartenseite tragen je einen Balkon vor raumhohen Fenstertüren, vier Gauben zur Eingangsseite sitzen über der Traufe. Dazu kommen Dachflächenfenster. Die Gauben enden bei +9,20 m, knapp unter den Treppenhaustürmen.

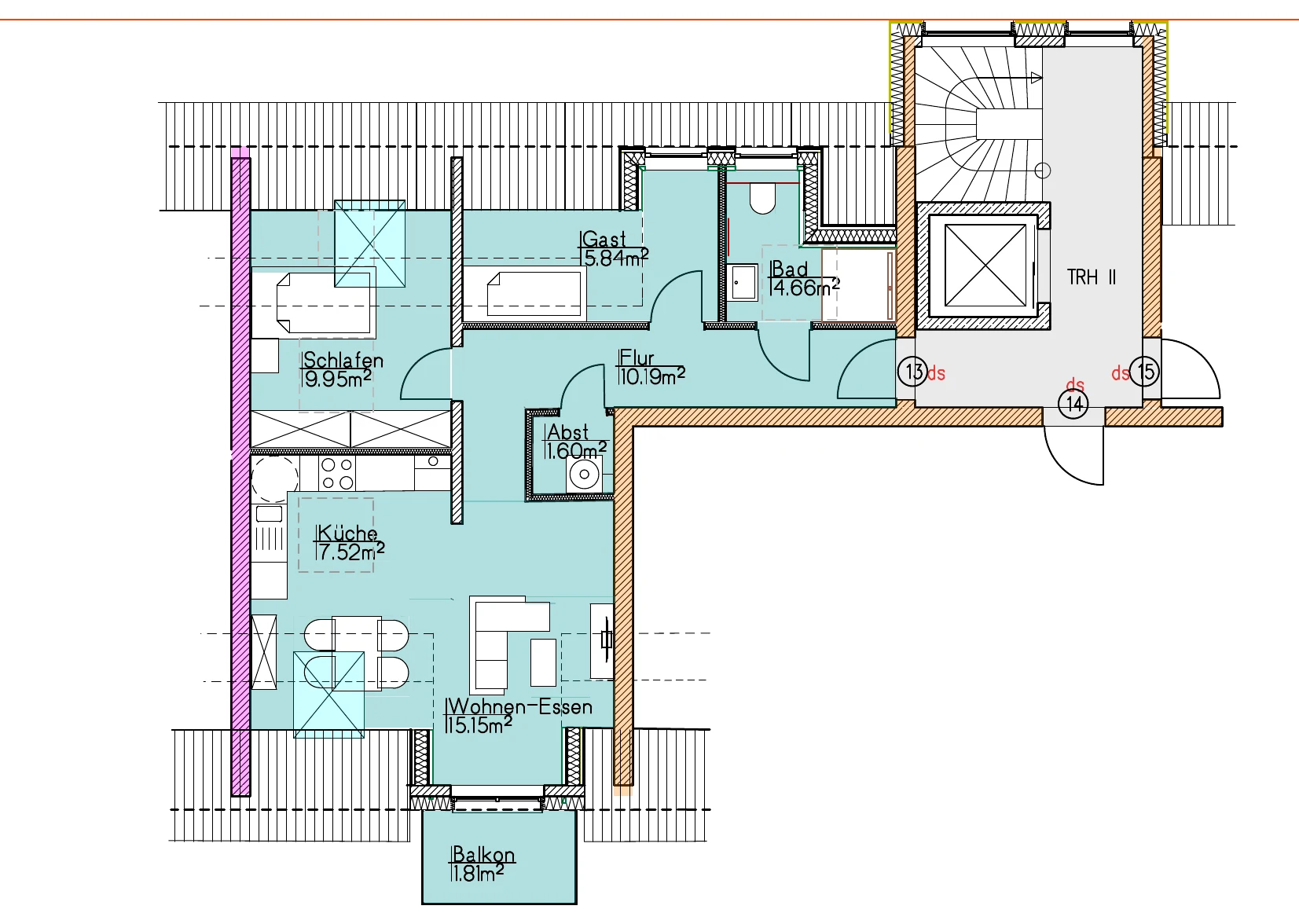

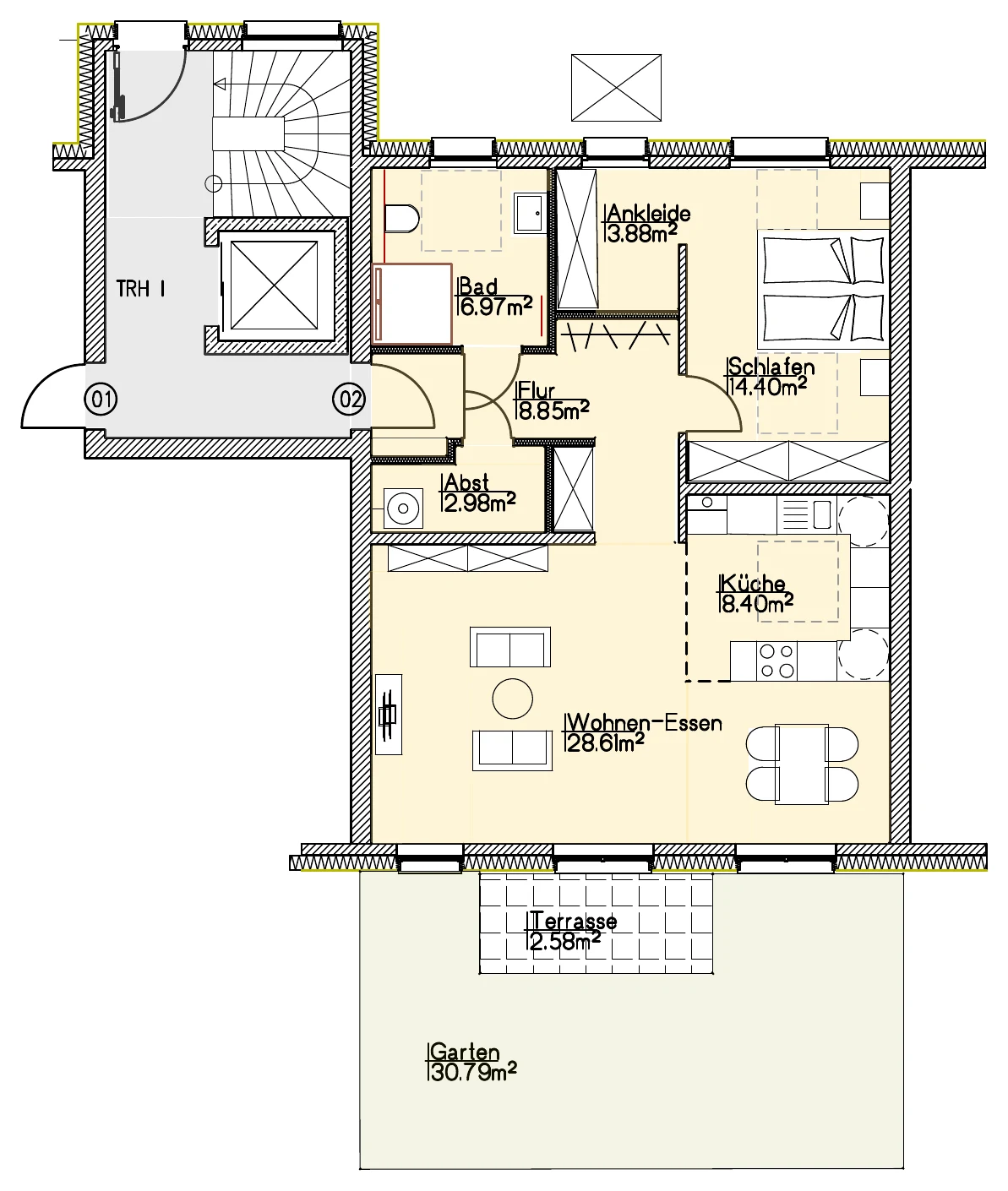

Grundrisse aus dem Plan
Je eine Wohnung pro Geschoss, im Originalplan der Architekten.
